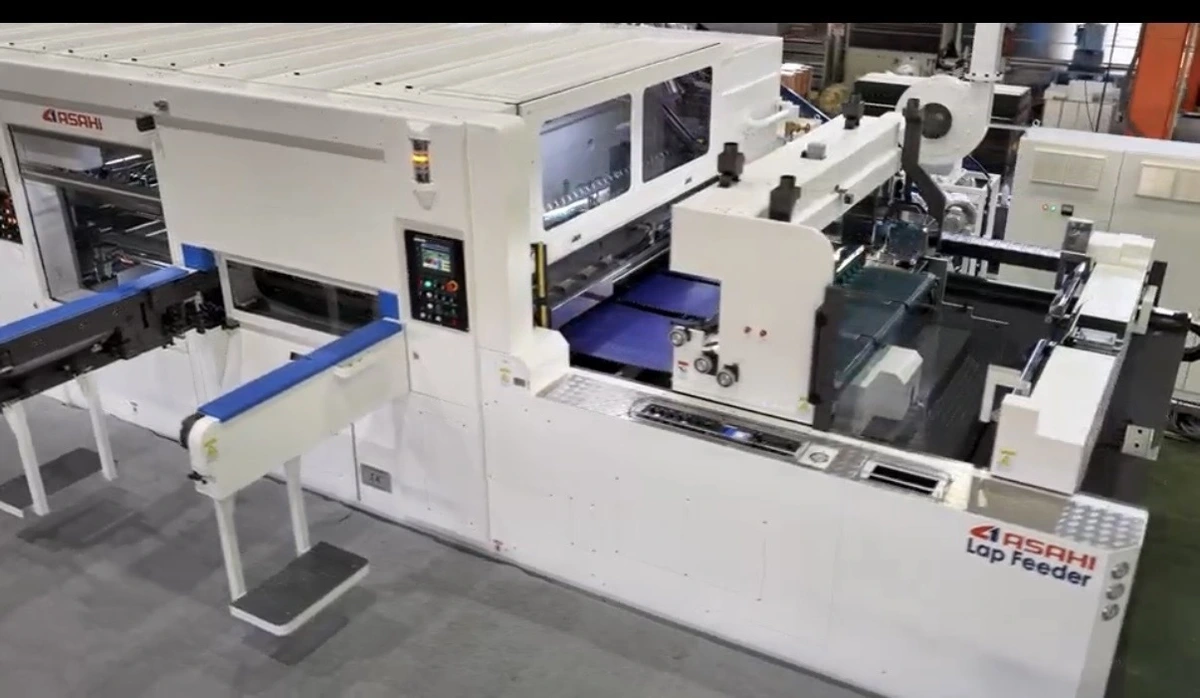

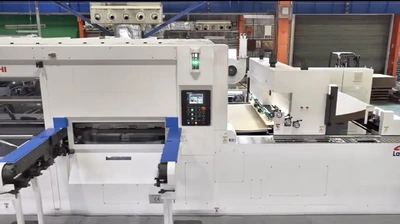

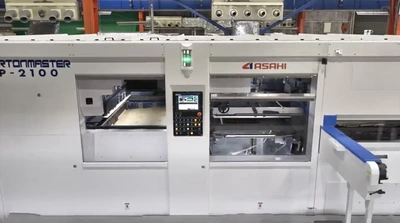

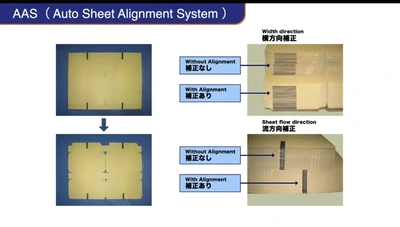

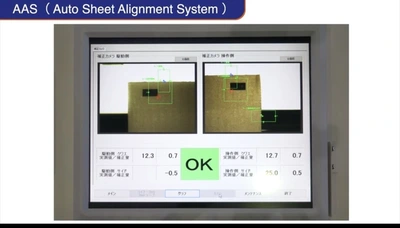

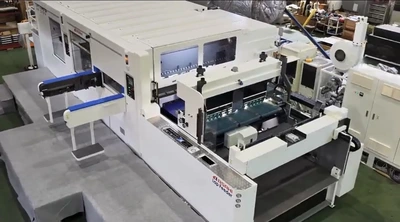

ASAHI AUTOPLATEN DIE CUTTER EQUIPPED WITH NON-STOP SERVO FEEDER, COMPUTERIZED SET-UP, AUTO REGISTRATION ADJUSTMENTS, MAIN MACHINE WITH LAP FEEDER, AUTOMATIC ALIGMENT SYSTEM, PRE-SET COMPUTER CONTROLS, STRIPPING AND GRIP EDGE WASTE REMOVAL DEVICE, BATCH DELIVERY AND UNLOADING DEVICES (SERVO MOTOR), PLATFORM, DELIVERY CONVEYOR, AND CHASE LOADER (INCLUDING 1PCS. CHASE).

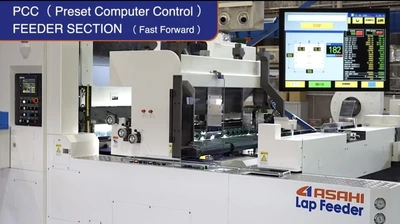

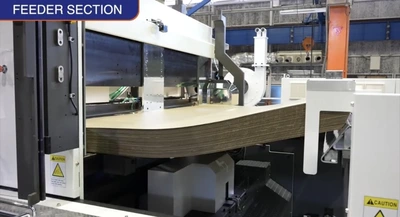

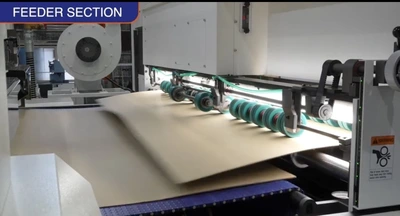

LAP FEEDER SECTION:
THE LAP FEEDER SECTION HAS BEEN DESIGNED TO IMPROVE THE PRODUCTIVITY, QUALITY, AND CONSISTENT FEEDING OF MICROFLUTE, LAMINATED, AND NORMAL CORRUGATED UP TO DOUBLE-WALL.

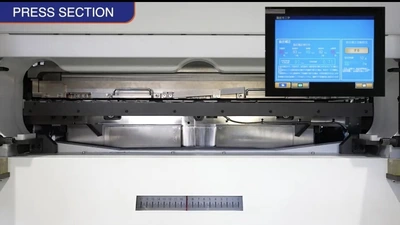

DIE CUT SECTION:

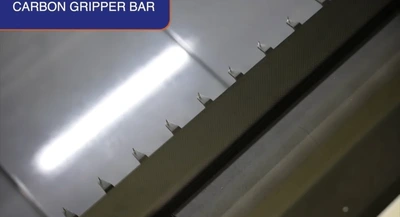

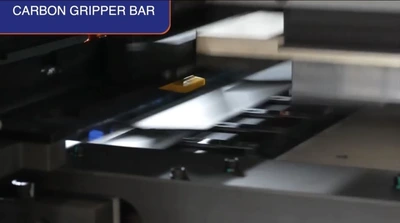

PRECISE AND STABLE DIE CUTTING BY CONTROLLED MOVEMENT OF THE PLATEN SECTION. INTERMEDIATE DRIVE SYSTEM TO ALLOW PRECISE CONTROLLED ACCELERATION AND DECELERATION OF THE GRIPPER BAR:
AIR LOCKING DEVICE FOR CUTTING DIE
SIDE DIE LOADING
MOTORIZED DIE CUT PRESSURE ADJUSTMENT AND MICRO ADJUSTMENT
DIE CUT PRESSURE DISPLAY DEVICE ADOPTS LOAD SENSING INDICATOR

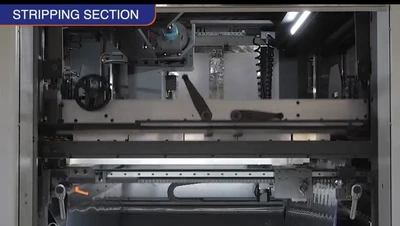

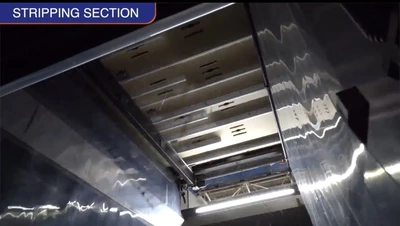

STRIPPING SECTION:
MOTORIZED STRIPPING DIES
CENTER LINE SYSTEM
GRIP EDGE WASTE REMOVAL DEVICE:
THE GRIP EDGE WASTE IS REMOVED FROM THE SPIKE PINS BY MECHANICAL FINGERS AND TRANSFERRED ON A CONVEYOR BELT TO THE DRIVE SIDE OF THE MACHINE.

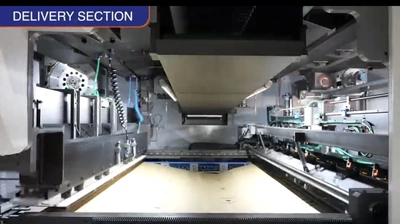

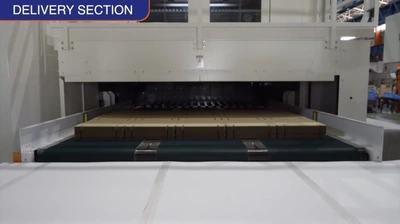

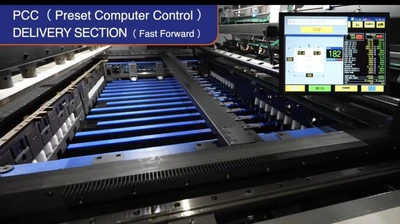

DELIVERY SECTION:
BATCH DELIVERY SECTION WITH MOTORIZED SETUP
LEFT AND RIGHT SIDE TAMPERS
FRONT AND BACK TAMPERS
SERVO BATCH ACCUMULATOR
BATCH DELIVERY CONVEYOR
CHASE LOADER (INCLUDING 1 PCS. CHASE)
INSTALLATION (Price on request): SUPERVISED INSTALLATION INCLUDES ASSEMBLY OF THE MACHINE, CONNECTION OF ELECTRICAL FROM MACHINE TO MAIN CONTROL PANEL, START-UP OF THE MACHINE, DE-BUG AND OPERATOR TRAINING. BUYER IS RESPONSIBLE FOR TRAVEL, LODGING AND PER DIEM FOR MEALS. BUYER IS ALSO RESPONSIBLE FOR UNLOADING OF CONTAINERS AND RIGGERS/ EQUIPMENT NEEDED FOR INSTALLATION.
TRANSPORTATION COST: AS INCURRED
WARRANTY: THE SELLER WARRANTS THE MACHINE WILL BE FREE OF DEFECTS IN MATERIALS AND WORKMANSHIP WHEN IT IS PROPERLY USED IN ACCORDANCE WITH THE DIRECTIONS FOR IT’S USE FOR A PERIOD OF (12) MONTHS FROM ARRIVAL AT THE CUSTOMERS PREMISES. THE REMEDY FOR BREACH OF CONTRACT SHALL BE LIMITED TO REPLACEMENT OF DEFECTIVE PARTS (MECHANICAL AND ELECTRICAL) REPAIRING AND RELATED LABOR. CONSEQUENTIAL DAMAGES FOR BREACH OF WARRANTY WHERE THE CLAIMED LOSS IS COMMERCIAL ARE EXCLUDED. THERE ARE NO EXPRESSED WARRANTIES BEYOND THOSE STATED IN WRITING. THE WARRANTY SET FORTH IS THE ONLY WARRANTY BY THE SELLER WITH RESPECT TO THE MACHINE SPECIFIED IN THE SALES AGREEMENT. NO OTHER WARRANTIES OF ANY KIND, WEATHER STATUTORY, WRITTEN, ORAL, EXPRESSED OR IMPLIED, INCLUDING BUT NOT LIMITED TO WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE OR MERCHANTABILITY SHALL APPLY. THE WARRANTY WILL IMMEDIATELY BECOME VOID IF THERE IS A BREACH OF CONTRACT BY BUYER OR IF THE MACHINERY IS MOVED, MODIFIED OR IF ANY MAJOR REPAIR IS PERFORMED BY UNAUTHORIZED PERSONNEL WITHOUT THE SELLERS WRITTEN CONSENT
THE MACHINES DESIGN AND SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
Max. sheet size: 1300 x 2100 mm
Min. sheet size: 500 x 700 mm
Max. cutting size: 1280 X 2100 mm
Standard gripper margin: 15 mm (± 5 mm allowance)
Cutting knife height: 23.8 mm
Max. sheet calliper up to: 9 mm
Max. operational pressure: 450 tons
Maximum Speed: 7000 i.p.h
Net Weight of the machine approx.: 70 tons
